Рассмотрим подключение HMI панели Weintek cMT1106x к контроллеру ПЛК210-14 по сети Modbus RTU (порт №1) и преобразователя частоты INSTART LCI по сети Modbus RTU (порт №2).

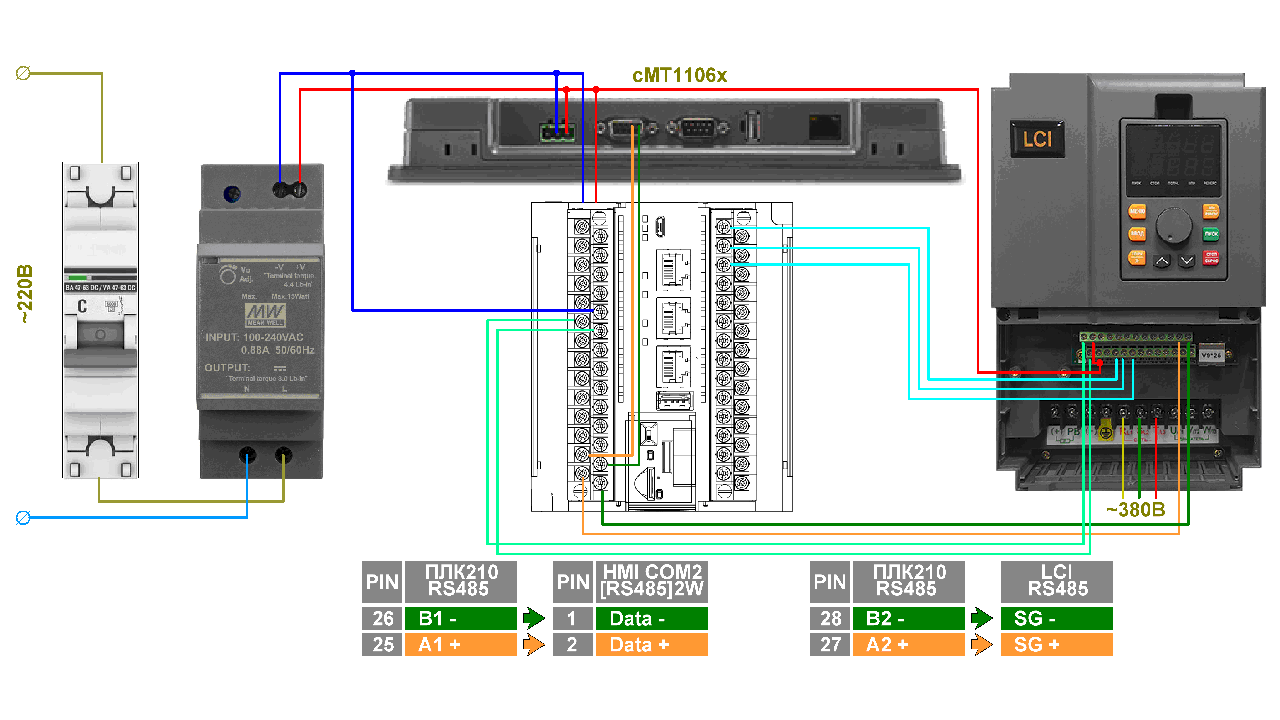

1.Выполним соединение контроллера с панелью, с источником питания 24VDC и преобразователем частоты, а также подадим питание на преобразователь.
2.Создадим новый проект, где контроллер будет выступать в роли мастера для двух сетей Modbus RTU.
3.Скачайте и загрузите тестовый проект для панели- https://disk.yandex.com/d/rPK5E4J0PLp_rA
И для контроллера - https://disk.yandex.com/d/07vF4riSPiLJMQ
